翻譯成「以終為始」的這句話:「Begin with the end in mind.」是一句 tof 很喜歡的格言(tof 覺得英文的原文比中文的翻譯更有神韻)。這句話的出處是管理大師 Stephen Covey 在 The Seven Habits of Highly Effective People (中文譯為「與成功有約」)其中的一個 habit,這句話用在假牙科醫師身上,實在是再傳神不過了。如果每一個假牙科醫師都能事先知道未來完成的牙齒長得什麼樣子,那麼只要按圖施工、按圖索驥就能天下無敵了,不是很好嗎?
尤其是有關 dental esthetics、smile design 這些課題,常常是口外的 inter-pupillary line (通常代表水平線,牙醫師管轄範圍)是一回事,口內的 incisal edge plane 又是另一回事(牙技師管轄範圍),然後常常一國兩制,你說你的,我做我的。
有沒有一個簡單的方法,讓我們在做 anterior smile design 時,可以:Begin with the end in mind?

最近一些有關牙科 marketing 的影片在網路上傳的沸沸揚揚,這是其中之一:

DSD(digital smile design,數位微笑設計) ,在 2012 QDT 有一篇 Dr. Christian Coachman 提到有關 DSD principle 的文章 ( Christian Coachman 的 Youtube channel 很值得去看一下,他長得又帥又有才氣,請按前面人名連結即可觀看他的很多影片…)。
當然,tof 也是長得又蟀又有財氣,立刻聯想到:Voila (哇啦!),DSD 不就是典型的 Begin with the end in mind?
這代表,tof 必須義不容辭跟大家介紹什麼是 DSD,怎麼操作 DSD?
在開始深入 DSD 前,tof 要先跟大家介紹一下我們用來介紹 DSD 的案例。這是一個剛完成 ortho tx. 的案例:
 假牙推薦
在 tooth #22 有 apical lesion, tof 除了轉去根管科治療外,也幫客戶完成了前牙四顆的臨時假牙更新,除了客戶自述有 bruxism 的病史外,一切都是那麼的美好:
After temporary
沒想到,客戶再來就消失了九個月,下次再見面,變成這個樣子….
Bruxism
如果說,要讓假牙科醫師對大自然有敬畏之心,那麼磨牙(bruxism)絕對是其中的一項原因,意思是說,如果九個月前 tof 就順利的把假牙做上去,現在肯定遭受瓷破的命運。
稍作整理後,我們要用這兩張分別是口外及口內的相片來作為我們今天 DSD 研討會的主角:
Frontal face 001 copy
IMG 6687
DSD principle 基本上可以分為五個步驟:
1. 口外 landmark 的紀錄及口內移轉
2. 口內牙齒的比率設定及 digital ruler (數位尺標)的校正
3. 牙齒型態設計及治療計畫擬定
4. 移轉口外 study cast ( for wax up)
5. Mockup  製作及預視
tof 將會在這次的 tutorial 包含第一到第四步驟。要先聲明的是,tof 並非 DSD 的發明人,只是東施效顰一下,所以內容並不保證完全正確,如果希望得到完全一手資料的人,可以到這裡參考,課程費用 1150 歐元 (台幣將近五萬)….那麼如果還沒有預計要花這筆費用的人,不如先看看 tof  的詮釋版,如果看完自己可以再研發創新一下,發揚我們台灣的 R & D 精神,嗯…..也不是不可能。

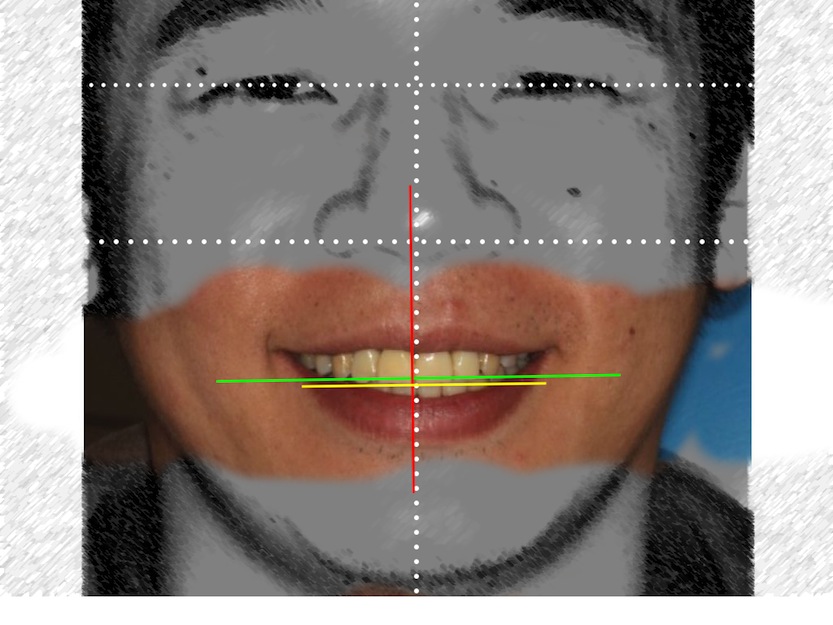

一、口外 landmark 的紀錄及口內移轉:
Extraoral landmark 002
DSD  在這裡,成功的利用 Mac Keynote 這個軟體的一些功能,把口外的 landmark 正確的轉移到口內,這是 tof 以前常常想要做卻沒有想到的作法。基本上在做這個步驟前,要先照一張「正正的」frontal view,而且一定要盡量露出牙齒(笑的越開越好)。
除了 Mac OS 的 Keynote 軟體外,MS 的 Powerpoint 也可以用來當做 DSD 的工具(只是 tof 個人認為 Keynote 是比 Powerpoint 更易於使用的軟體….)
至於實際的步驟,就看以下的影片:

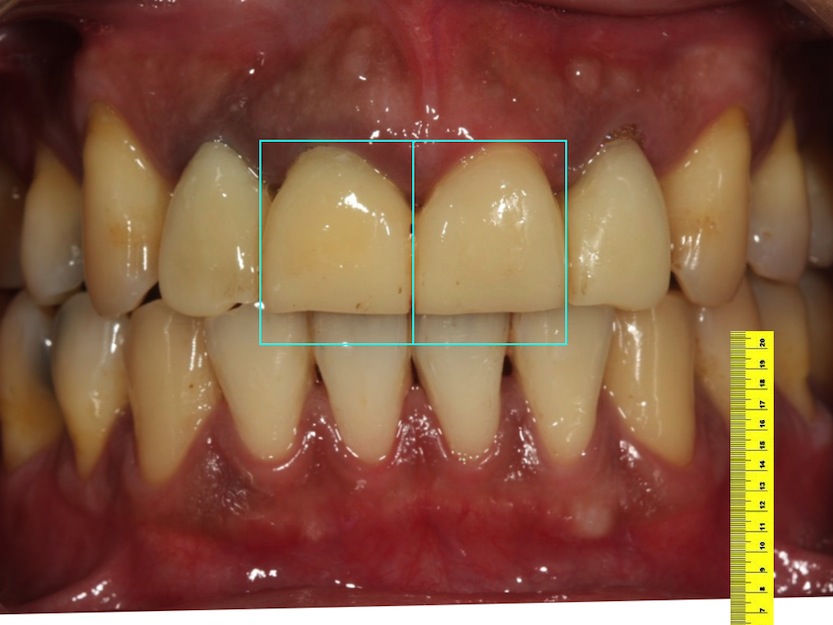

二、口內牙齒的比率設定及 digital ruler (數位尺標)的校正:

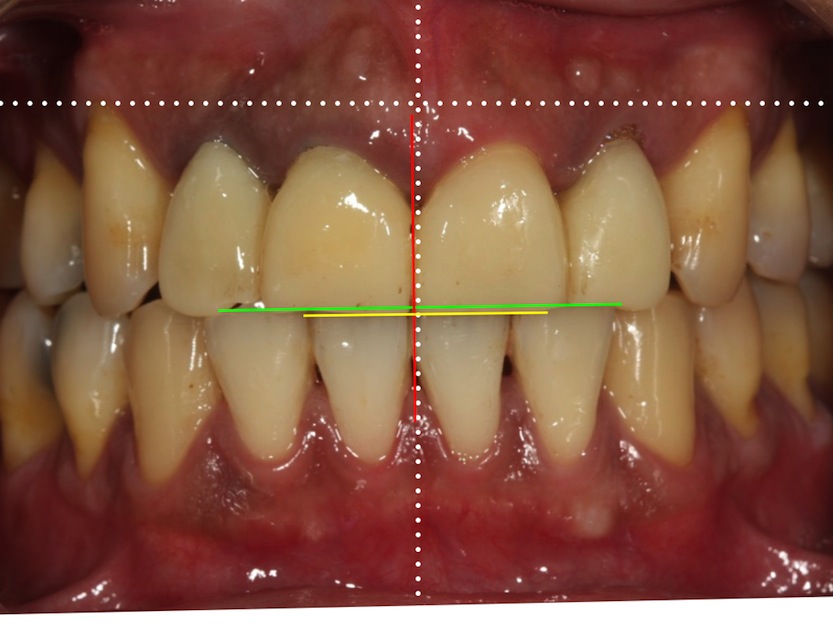

Intraoral landmark transfer 003
Intraoral setup 003
在這個步驟中,除了將口外的 landmark 轉移到口內,還要學會怎麼校正 digital ruler (供未來測量使用),然後再設定牙齒的寬長比。
至於牙齒的寬長比,tof 喜歡使用 0.75,這就見仁見智了。
影片中所使用 digital ruler 其實可以自行製作,但 tof 已經為各位做了一個,請在這裡下載,並直接 copy 到 keynote 中使用。
詳細步驟,請檢視:

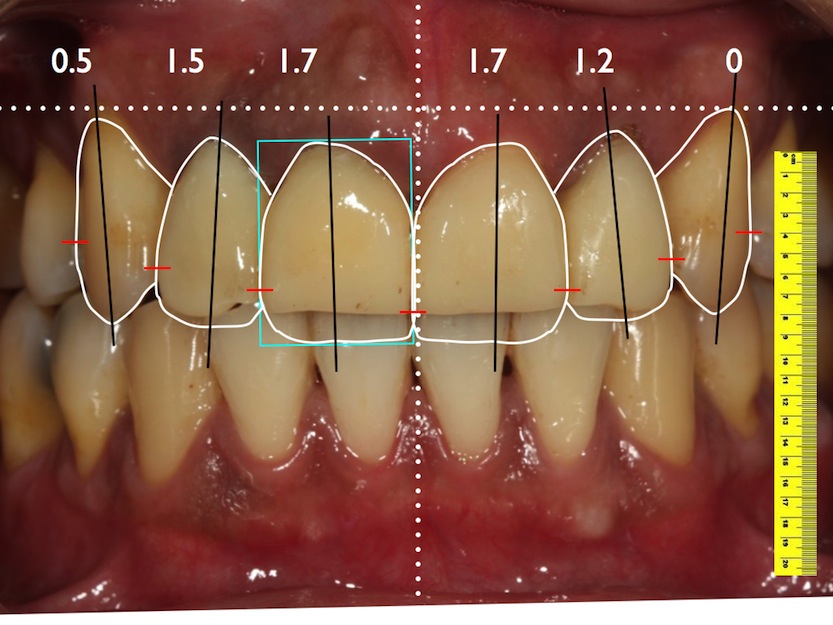

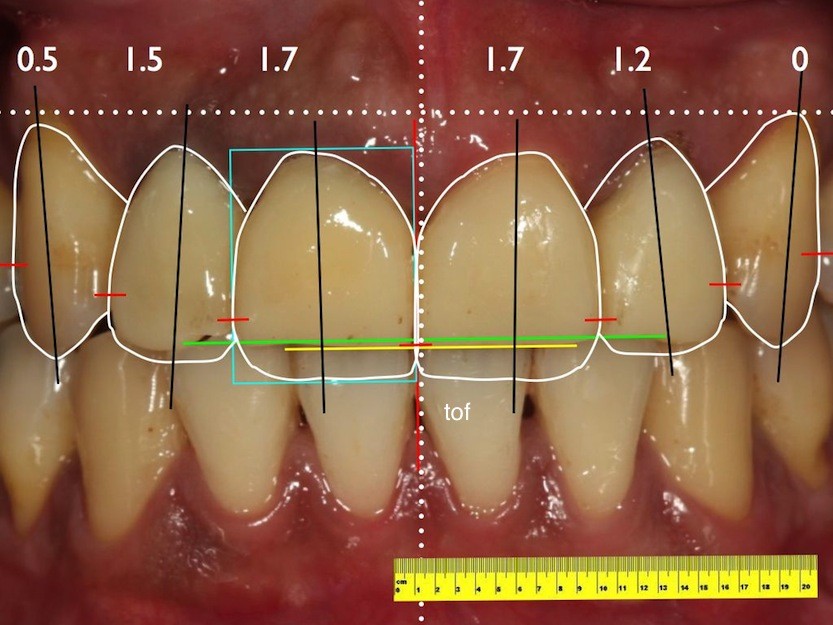

三、牙齒型態設計及治療計畫擬定:

 假牙推薦

完成了這個步驟後,我們可以訂定治療計畫,哪顆牙齒需要 crown lengthening 或是 root coverage ,牙齒的寬度/長度是多少,型態是如何等等。更重要的是藉著這個步驟的銜接,把這些 landmark 移轉到口外的 study cast 上進行下一個步驟的 diagnostic waxup。
這個步驟也是最難學習的步驟,尤其是不規則形狀曲線的繪製(我們叫它做貝茲曲線),必須要再三的練習,tof 恨不得能夠在 你/妳/您 的身邊教你怎麼做,但是顯然不可能。所以如果還是不會,也可以上 youtube 查查如何 「draw shape in keynote 」….也許可以找到更清楚的解說。
請耐心看影片吧:

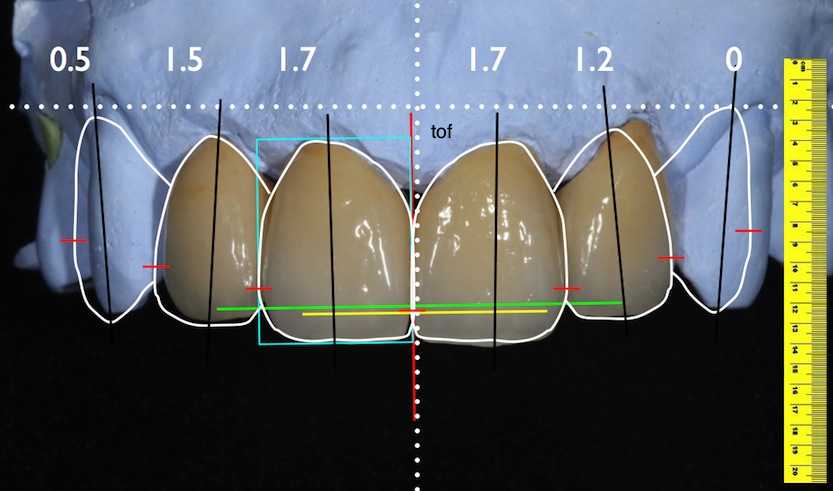

四、移轉至口外 study cast ( for wax up):

 假牙推薦

在這個步驟,實際上應該轉移到 study cast 上來做 waxup,因為這個案例的 study cast 照片很不幸的已經遺失了,只好用 final cast 的照片來魚目混珠一下。顧名思義,就是我們做的任何設計,還是要能夠移轉到實體的模型上才有用,因此在這個步驟,就要教大家如何移轉:

精明的蘇湖醫師問:「既然 DSD 是數位微笑設計,那麼為什麼我沒有看到 tof 教我們怎麼畫上唇 rest position 的線(esthetic analysis 的起點)?大笑時的上唇線?牙齒的微笑曲線?」
嗯,好吧。就像我所說的,以上的 tutorial 只是個起點,其中有許多的應用,只要了解了劍法的基本要訣,其他的一切變化,就會萬變不離其宗,到最後, 就像獨孤九劍一般,劍招已經沒有什麼意義了,這是所謂「無招勝有招」的劍術最高境界。
所以我想其它的用法…..就交給各位去變化了……,我只能說,DSD principle,已經是 tof 每天的工作中,不可或缺的一項工具!
我們來看看這個 case 的結果如何:

在 「Begin with the end in mind.」之前,要先「Begin with an aim in mind.」,嗯,很好。
最後,別忘了:

 假牙推薦

千萬不要讓您精心製作的假牙獨自去對抗 mother nature 的力量,it seldom works out……..
(本篇完)
假牙製作:志冠齒研王仁志技師
錄音、錄影、剪輯、配樂、動畫、輸出、轉檔、雜事、閑事、校長兼工友兼撞鐘:tof
